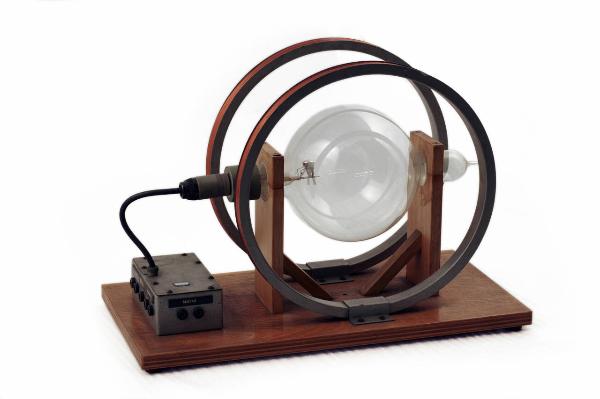

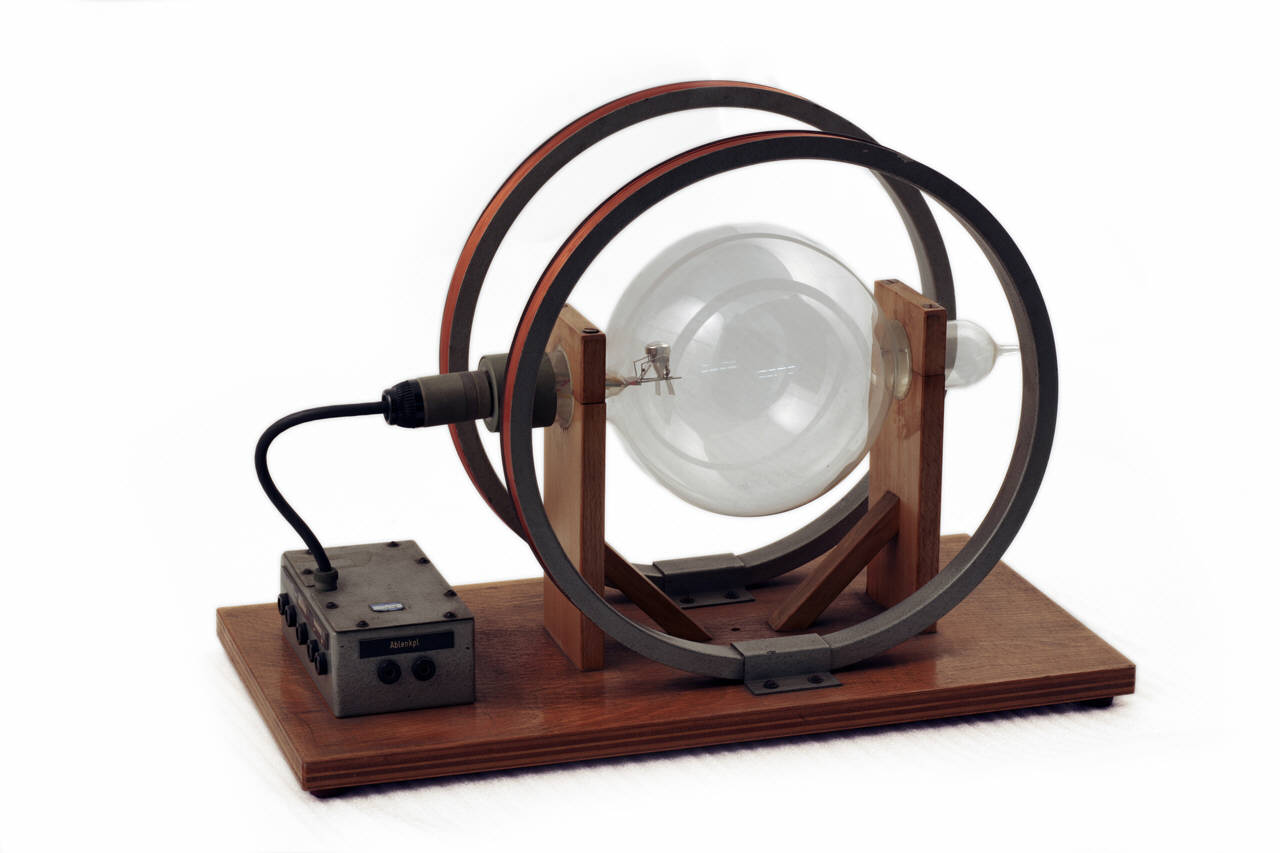

Questo apparato è montato su una base in legno ed è costituito da due parti: un tubo a raggio filiforme connesso ad una scatola di collegamento fissata sulla base stessa, e due bobine di Helmoltz per la produzione di un campo magnetico omogeneo per la determinazione di e/m. Il tubo è inserito in due fori passanti, rivestiti in feltro, presenti su due sostegni verticali in legno fissati alla base e le bobine sono fissate con delle piastrine metalliche alla stessa base. Il tubo a raggio filiforme è costituito da un tubo sferico in vetro, riempito di idrogeno, con cannone elettronico costituito da catodo ad ossidi riscaldato indirettamente, cilindro di Wehnelt e anodo. La pressione all'interno del tubo è regolata in modo tale che il raggio elettronico prodotto dal sistema resti sotto forma di nitido fascio per tutta la sua lunghezza (con tensione anodica di 200-300V). E' inoltre presente una coppia di placche per la deviazione elettrostatica del raggio. I collegamenti degli elettrodi, del cilindro di Wehnelt , del filamento e delle placche di deviazione sono raccolti nello zoccolo a 6 poli del tubo. Un cavo multiplo con spina a 6 poli, connette il tubo alla scatola di collegamento che contiene anche le resistenze di protezione per la limitazione della corrente d'emissione. Sulla scatola di collegamento sono inserite 5 coppie di boccole per i collegamenti elettrici. Una per il catodo, una per il riscaldamento del filamento, una per il cilindro di Wehnelt, una per l'anodo, una per le placche di deviazione. Le bobine di Helmoltz sono costituite da due singole bobine ognuna di 130 spire, avvolte su due anelli di raggio 150mm e posti parallelamente, alla distanza di 150mm. Esse sono caricabili fino a ca. 5A. Sotto alla base in legno sono fissati due fili elettrici di collegamento.
