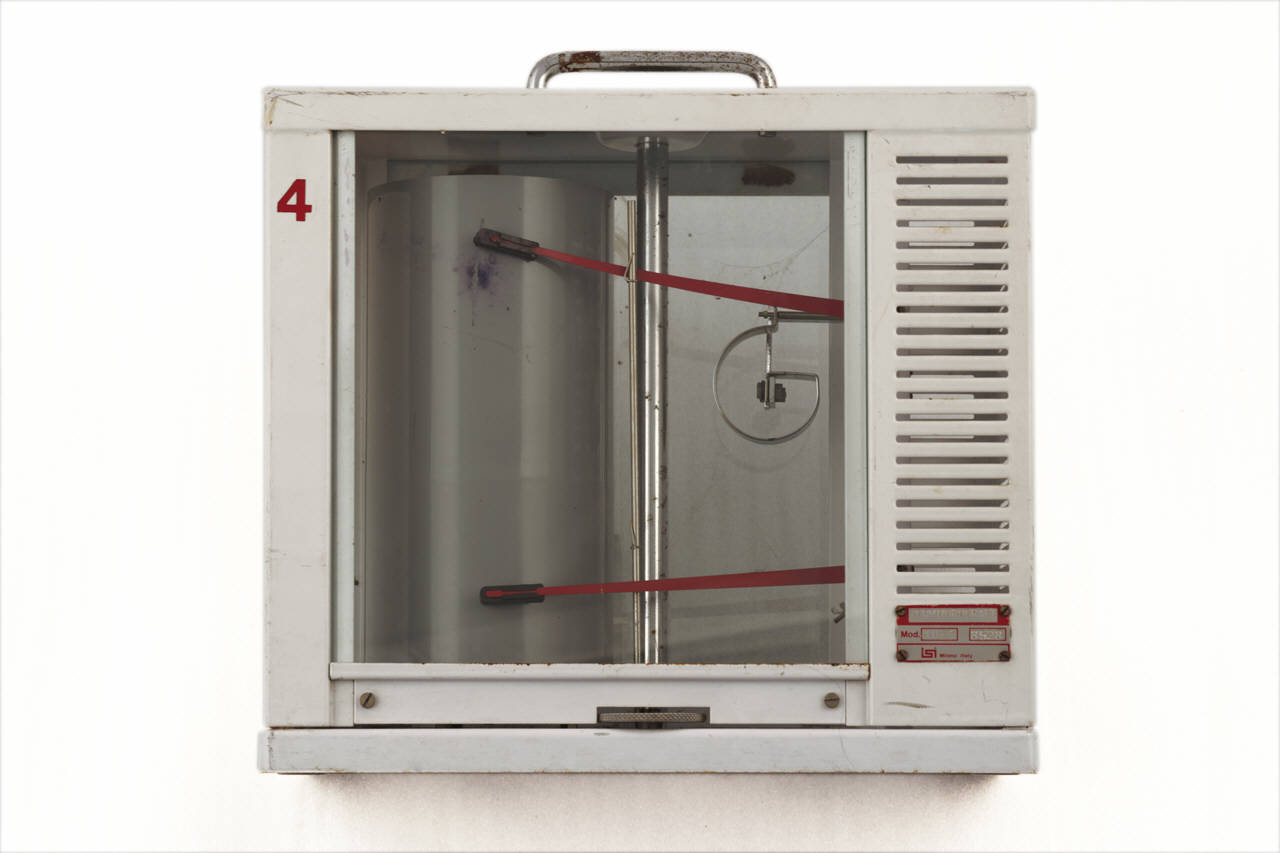

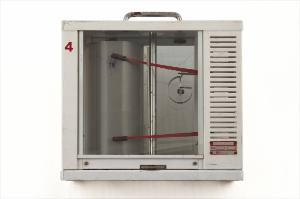

Questo dispositivo è racchiuso in una custodia di forma parallelepipeda in ferro e vetro, con maniglia per il trasporto. Sotto la maniglia è inserita una vite, svitando la quale è possibile aprire la custodia ed accedere al dispositivo interno per la manutenzione. All'interno sono visibili il meccanismo di misura vero e proprio collegato ad un sistema di leve orizzontali che terminano con un pennino inchiostrato che può essere posizionato su un tamburo girevole, in metallo (normalmente ricoperto da carta diagrammata, per la registrazione delle misure). L'astina con pennino superiore è collegata ad un termometro con elemento sensibile a bimetallo per le misure di temperatura. Quella inferiore è collegata ad un igrometro a capello per le misure di umidità relativa. La parte metallica della custodia è molto fessurata in corrispondenza dei dispositivi di misura veri e propri per permetterne il funzionamento. Dall'esterno, attraverso una rotella parzialmente sporgente dalla custodia, solidale ad un'astina verticale posta in prossimità delle astine, è possibile avvicinare o allontanare i pennini dal tamburo. Il tamburo può ruotare sul suo asse grazie ad un dispositivo con carica a molla.
